ELEKTRONIKA DIGITAL DASAR

Teori Atom dan Molekul
Operasi komponen elektronika benda padat seperti dioda, LED,Transistor Bipolar dan FET serta Op-Amp atau rangkaian terpadu lainnya didasarkan atas sifat-sifat semikonduktor. Semikonduktor adalah bahan yang sifat-sifat kelistrikannya terletak antara sifat-sifat konduktor dan isolator. Sifat-sifat kelistrikan konduktor maupun isolator tidak mudah berubah oleh pengaruh temperatur, cahaya atau medan magnit, tetapi pada semikonduktor sifat-sifat tersebut sangat sensitive. Elemen terkecil dari suatu bahan yang masih memiliki sifat-sifat kimia dan fisika yang sama adalah atom. Suatu atom terdiri atas tiga partikel dasar, yaitu: neutron, proton, dan elektron. Dalam struktur atom, proton dan neutron membentuk inti atom yang bermuatan positip, sedangkan elektron-elektron yang bermuatan negatip mengelilingi inti. Elektron-elektron ini tersusun berlapis-lapis. Struktur atom dengan model Bohr dari bahan semikonduktor yang paling banyak digunakan adalah silikon dan germanium. Seperti ditunjukkan pada Gambar 1 atom silikon mempunyai elektron yang mengorbit (mengelilingi inti) sebanyak 14 dan 8 atom germanium mempunyai 32 elektron. Pada atom yang seimbang (netral) jumlah elektron dalam orbit sama dengan jumlah proton dalam inti. Muatan listrik sebuah elektron adalah: - 1.602-19 C dan muatan sebuah proton adalah: + 1.602-19 C.
Gambar 1. Struktur Atom (a) Silikon; (b) Germanium

Elektron yang menempati lapisan terluar disebut sebagai elektron valensi. Atom silikon dan germanium masing mempunyai empat elektron valensi. Oleh karena itu baik atom silikon maupun atom germanium disebut juga dengan atom tetra-valent (bervalensi empat). Empat elektron valensi tersebut terikat dalam struktur kisi-kisi, sehingga setiap elektron valensi akan membentuk ikatan kovalen dengan elektron valensi dari atom-atom yang bersebelahan. Struktur kisi-kisi kristal silikon murni dapat digambarkan secara dua dimensi pada Gambar 2 guna memudahkan pembahasan.
Gambar 2. Struktur Kristal Silikon dengan Ikatan Kovalen

Meskipun terikat dengan kuat dalam struktur kristal, namun bisa saja elektron valensi tersebut keluar dari ikatan kovalen menuju daerah konduksi apabila diberikan energi panas. Bila energi panas tersebut cukup kuat untuk memisahkan elektron dari ikatan kovalen maka elektron tersebut menjadi bebas atau disebut dengan elektron bebas. Pada suhu ruang terdapat kurang lebih 1.5 x 1010 elektron bebas dalam 1 cm3 bahan silikon murni (intrinsik) dan 2.5 x 1013 elektron bebas pada germanium. Semakin besar energi panas yang diberikan semakin banyak jumlah elektron bebas yang keluar dari ikatan kovalen, dengan kata lain konduktivitas bahan meningkat.

Semikonduktor Tipe N
Apabila bahan semikonduktor intrinsik (murni) diberi (didoping) dengan bahan bervalensi lain maka diperoleh semikonduktor ekstrinsik. Pada bahan semikonduktor intrinsik, jumlah elektron bebas dan holenya adalah sama. Konduktivitas semikonduktor intrinsik sangat rendah, karena terbatasnya jumlah pembawa muatan yakni hole maupun elektron bebas tersebut. Jika bahan silikon didoping dengan bahan ketidak murnian (impuritas) bervalensi lima (penta-valens), maka diperoleh semikonduktor tipe n. Bahan dopan yang bervalensi lima ini misalnya antimoni, arsenik, dan pospor. Struktur kisi-kisi kristal bahan silikon type n dapat dilihat pada Gambar 3.

Gambar 3. Struktur Kristal Semikonduktor (Silikon) Tipe N
Karena atom antimoni (Sb) bervalensi lima, maka empat elektron valensi mendapatkan  pasangan ikatan kovalen dengan atom silikon sedangkan elektron valensi yang kelima tidak
mendapatkan pasangan. Oleh karena itu ikatan elektron kelima ini dengan inti menjadi lemah dan mudah menjadi elektron bebas. Karena setiap atom depan ini menyumbang sebuah elektron, maka atom yang bervalensi lima disebut dengan atom donor. Dan elektron “bebas” sumbangan dari atom dopan inipun dapat dikontrol jumlahnya atau konsentrasinya. Meskipun bahan silikon type n ini mengandung elektron bebas (pembawa mayoritas) cukup banyak, namun secara keseluruhan kristal ini tetap netral karena jumlah muatan positip pada inti atom masih sama dengan jumlah keseluruhan elektronnya.Pada bahan type n disamping jumlah elektron bebasnya (pembawa mayoritas) meningkat, ternyata jumlah holenya (pembawa minoritas) menurun. Hal ini disebabkan karena dengan bertambahnya jumlah elektron bebas, maka kecepatan hole dan elektron ber-rekombinasi (bergabungnya kembali elektron dengan hole) semakin meningkat. Sehingga jumlah holenya menurun. Level energi dari elektron bebas sumbangan atom donor dapat digambarkan seperti pada Gambar 4. Jarak antara pita konduksi dengan level energi donor sangat kecil yaitu 0.05 eV untuk silikon dan 0.01 eV untuk germanium. Oleh karena itu pada suhu ruang saja, maka semua elektron donor sudah bisa mencapai pita konduksi dan menjadi elektron bebas.

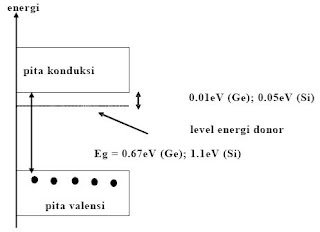

Gambar 4. Diagram Pita Energi Semikonduktor Tipe N
Bahan semikonduktor tipe n dapat dilukiskan seperti pada Gambar 5. Karena atom-atom donor telah ditinggalkan oleh elektron valensinya (yakni menjadi elektron bebas), maka menjadi ion yang bermuatan positip. Sehingga digambarkan dengan tanda positip.Sedangkan elektron bebasnya menjadi pembawa mayoritas. Dan pembawa minoritasnya berupa hole.
Gambar 5. Bahan Semikonduktor Tipe N

Semikonduktor Tipe P
Apabila bahan semikonduktor murni (intrinsik) didoping dengan bahan impuritas (ketidak-murnian) bervalensi tiga, maka akan diperoleh semikonduktor type p. Bahan dopan yang bervalensi tiga tersebut misalnya boron, galium, dan indium. Struktur kisikisi kristal semikonduktor (silikon) type p adalah seperti Gambar 6. Karena atom dopan mempunyai tiga elektron valensi, dalam Gambar 6 adalah atom Boron (B) , maka hanya tiga ikatan kovalen yang bisa dipenuhi. Sedangkan tempat yang seharusnya membentuk ikatan kovalen keempat menjadi kosong (membentuk hole) dan bisa ditempati oleh elektron valensi lain. Dengan demikian sebuah atom bervalensi tiga akan menyumbangkan sebuah hole. Atom bervalensi tiga (trivalent) disebut juga atom akseptor, karena atom ini siap untuk menerima elektron.Seperti halnya pada semikonduktor type n, secara keseluruhan kristal semikonduktor type n ini adalah netral. Karena jumlah hole dan elektronnya sama. Pada bahan type p, hole merupakan pembawa muatan mayoritas. Karena dengan penambahan atom dopan akan meningkatkan jumlah hole sebagai pembawa muatan.Sedangkan pembawa minoritasnya adalah elektron.

Gambar 6. Struktur Kristal Semikonduktor (Silikon) Tipe P
Level energi dari hole akseptor dapat dilihat pada Gambar 7. Jarak antara level energi akseptor dengan pita valensi sangat kecil yaitu sekitar 0.01 eV untuk germanium dan 0.05 eV untuk silikon. Dengan demikian hanya dibutuhkan energi yang sangat kecil bagi elektron valensi untuk menempati hole di level energi akseptor. Oleh karena itu pada suhur ruang banyak sekali jumlah hole di pita valensi yang merupakan pembawa muatan.Bahan semikonduktor type p dapat dilukiskan seperti pada Gambar 8. Karena atom-atom akseptor telah menerima elektron, maka menjadi ion yang bermuatan negatip. Sehingga digambarkan dengan tanda negatip. Pembawa mayoritas berupa hole dan pembawa minoritasnya berupa elektron.

Gambar 7. Diagram Pita Energi Semikonduktor Tipe P

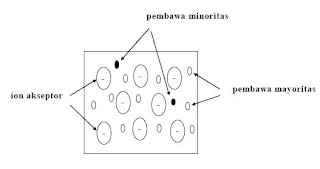

 Gambar 8. Bahan Semikonduktor Tipe P
